Quel est le principe de câblage KNX  ; ?
Le câblage KNX repose sur un bus de communication à paire torsadée qui transporte à la fois l’  ; ;alimentation basse tension (30 V DC) et les télégrammes KNX entre tous les équipements. Chaque appareil — capteur, actionneur, interrupteur — est raccordé en parallèle sur ce même bus, sans hiérarchie ni centrale décisionnelle.
Contrairement à une installation électrique classique où chaque interrupteur pilote directement un circuit 230 V, la logique du bus KNX sépare complètement la partie commande de la partie puissance. Un appui sur un poussoir génère un télégramme KNX émis sur le bus. Ce message identifie l’  ; ;expéditeur, la commande et le destinataire. L’  ; ;actionneur KNX concerné, situé dans le tableau électrique, reçoit l’  ; ;ordre et bascule son relais pour alimenter la charge en 230 V.
Cette architecture décentralisée est l’  ; ;héritage direct du bus EIB, ancêtre du standard actuel. Chaque participant embarque sa propre intelligence  ; : plus besoin d’  ; ;automate central. Si un module tombe en panne, les autres continuent de fonctionner de façon autonome. Voilà pourquoi la fiabilité du système est reconnue dans le tertiaire comme dans l’  ; ;habitat exigeant.
Le câblage KNX s’  ; ;organise généralement en topologie en ligne, avec possibilité d’  ; ;ajouter des dérivations en étoile ou en arbre. Une ligne peut accueillir jusqu’  ; ;à 64 participants et s’  ; ;étirer sur 1000 mètres cumulés. Au-delà, un coupleur de ligne prend le relais pour segmenter et structurer les zones.
Sur le plan normatif, c’  ; ;est la norme NF EN ISO 52120-1  ; :2022 qui sert de cadre pour évaluer la contribution de la régulation et de la GTB à la performance énergétique d’  ; ;un bâtiment  ; : elle remplace la NF EN 15232-1  ; :2017, retirée de la collection des normes françaises au plus tard le 30 septembre 2022 (Source  ; : communiqué ACR, 31 août 2022). Pour aller plus loin sur les fondements du protocole, notre article dédié au protocole KNX en domotique filaire complète cette vue technique. La programmation, elle, s’  ; ;effectue via le logiciel ETS6, successeur direct d’  ; ;ETS5 depuis 2021.
Quelle est la section du câble pour le câblage KNX  ; ?
Le câble KNX standard utilise deux paires torsadées de conducteurs de 0,8 mm de diamètre, soit une section de 0,5 mm². Cette valeur, fixée par le volume 9 des spécifications KNX pour un câble en conception TP1, garantit une impédance stable, une transmission fiable des télégrammes et une chute de tension acceptable sur toute la longueur maximale du bus KNX autorisée.
Concrètement, le câble KNX certifié se présente sous la référence J-Y(St)Y 2×2×0,8 ou KNX TP1. Il comporte quatre fils  ; : une paire rouge/noir dédiée au bus (+ et –), et une paire jaune/blanc laissée en réserve pour un usage annexe ou une seconde ligne. Le blindage tressé sous la gaine protège des perturbations électromagnétiques, essentiel quand la paire torsadée chemine près de câbles de puissance.
La section de 0,5 mm² n’  ; ;est pas un choix arbitraire. Elle résulte du compromis entre la résistance ohmique du conducteur, la consommation cumulée des participants (chaque actionneur KNX tire quelques milliampères sur le bus) et la longueur maximale du bus KNX admise  ; : 1000 m par ligne, 350 m entre l’  ; ;alimentation KNX et le participant le plus éloigné, 700 m entre deux participants d’  ; ;une même ligne (Source  ; : KNX Association, cours de base KNX TP1 Installation). Descendre en section, c’  ; ;est risquer une chute de tension qui empêche les modules éloignés de s’  ; ;alimenter correctement.
Le câble supporte une tension de service de 30 V DC en régime normal, avec une tenue diélectrique de 4 kV pour garantir la séparation vis-à-vis du 230 V. Le cours de base KNX est précis  ; : des câbles secteur sous gaine et des câbles bus KNX peuvent cheminer côte à côte sans distance imposée, mais un écart minimum de 4 mm doit être respecté entre les conducteurs isolés du bus et ceux d’  ; ;un câble secteur, sauf à leur donner une isolation équivalente.
Enfin, remplacer ce câble par un câble téléphonique ou un câble réseau catégorie 5 constitue une erreur fréquente qui compromet toute l’  ; ;installation  ; : impédance non conforme, blindage inadapté, tenue diélectrique insuffisante. Le surcoût d’  ; ;un câble certifié reste marginal sur un chantier, largement compensé par la fiabilité obtenue à long terme.
Comment réaliser le câblage KNX d’  ; ;un interrupteur  ; ?
Raccorder un interrupteur KNX consiste à connecter uniquement les deux fils du bus (+ rouge et – noir) sur la borne de raccordement à l’  ; ;arrière du bouton-poussoir. Aucun 230 V n’  ; ;arrive au niveau de l’  ; ;interrupteur  ; : toute la commutation de puissance se fait dans le tableau, via un actionneur KNX associé par programmation ETS6.

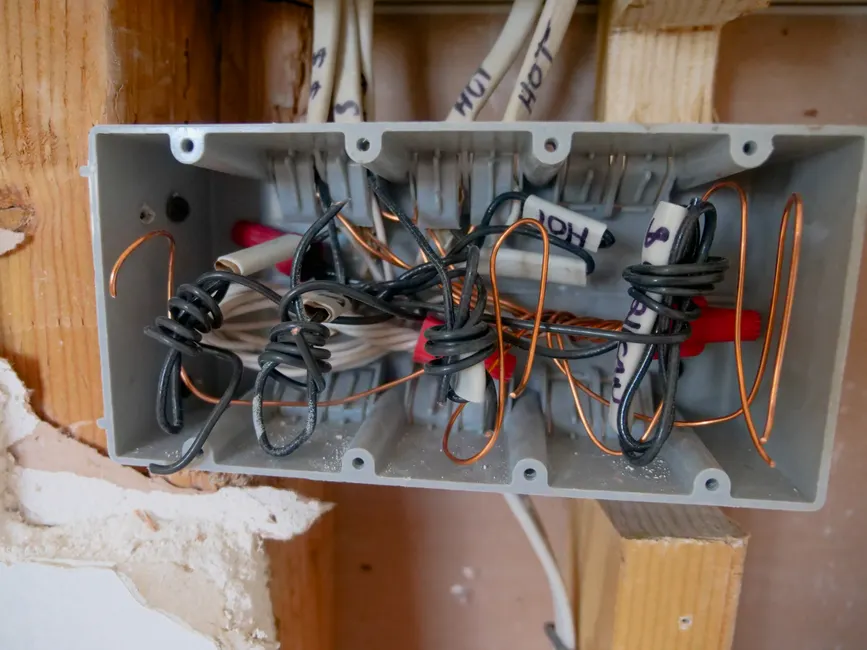

La procédure démarre par le tirage du câble bus certifié depuis la boîte d’  ; ;encastrement de l’  ; ;interrupteur jusqu’  ; ;au tableau électrique, en respectant l’  ; ;écart minimum avec les circuits de puissance. Dans une boîte 40 mm de profondeur, prévoyez toujours un peu de mou  ; : dix à quinze centimètres de câble bus enroulés facilitent la maintenance ultérieure.
Au niveau du poussoir, dénudez la gaine sur environ 4 cm et isolez la paire jaune/blanc non utilisée (ruban isolant ou capuchon). La paire rouge/noir se raccorde sur le connecteur KNX débrochable, en respectant scrupuleusement la polarité  ; : le rouge sur le +, le noir sur le –. Une inversion n’  ; ;endommage pas le module mais empêche la communication sur le bus.
Côté tableau, le câble arrive sur l’  ; ;alimentation KNX (30 V DC), puis se propage en topologie de ligne vers les actionneurs et autres participants. La programmation via ETS6 associe ensuite l’  ; ;adresse physique du poussoir aux adresses de groupe des sorties actionneur  ; : une touche peut piloter un point d’  ; ;éclairage, une scène complète, un scénario CVC ou un volet roulant, sans modifier le câblage.
Un test avec un multimètre confirme la présence d’  ; ;environ 30 V DC entre les deux fils bus avant enclenchement du module. Une fois l’  ; ;ensemble raccordé, le téléchargement du programme depuis ETS6 finalise la mise en service. Cette flexibilité — modifier le comportement sans toucher aux fils — reste la force majeure de la domotique filaire. Nos formations certifiantes KNX détaillent l’  ; ;ensemble du processus, du dénudage au paramétrage ETS.
Quel est le prix d’  ; ;un câblage KNX  ; ?
Le prix d’  ; ;un câblage KNX dépend surtout du câble bus certifié (comptez 1 à 2 € par mètre linéaire), auquel s’  ; ;ajoutent l’  ; ;alimentation 30 V DC, les actionneurs modulaires en tableau et le temps de mise en œuvre. Sur une maison individuelle, le poste câble représente rarement plus de 10 % du budget domotique global.
Trois postes structurent le budget. Le câble bus lui-même reste modeste  ; : une paire torsadée certifiée EIB/KNX se négocie autour d’  ; ;un à deux euros le mètre en fonction du conditionnement (couronne de 100 ou touret de 500 m). Sur une villa de plain-pied avec vingt points de commande et quinze sorties actionneurs, on tire fréquemment 300 à 400 mètres de câble — un poste finalement marginal.
Le deuxième poste, le matériel actif, pèse davantage. Une alimentation 30 V DC dédiée, un ou plusieurs coupleurs de ligne quand la topologie en ligne dépasse une seule branche, les actionneurs modulaires (relais, variateurs, sorties volets) et les boutons-poussoirs bus représentent le gros du budget. Comptez plusieurs milliers d’  ; ;euros pour un tableau complet équipé, hors main-d’  ; ;œuvre.
Reste la mise en service via ETS6, souvent sous-estimée. Programmer les adresses de groupe, tester chaque télégramme KNX, documenter le projet et former l’  ; ;occupant demande du temps — de quelques heures pour un appartement à plusieurs journées pour une maison largement équipée. C’  ; ;est cette phase qui distingue un chantier propre d’  ; ;un système bancal.
En rénovation, ajoutez le passage des gaines  ; : reprise de saignées, cheminement en plinthes techniques ou en faux-plafond. Sur du neuf, l’  ; ;intégration au plan électrique dès la conception limite fortement les surcoûts. Un ratio réaliste, hors éclairage et appareillage terminal, tourne autour de 50 à 90 € du mètre carré habitable pour une installation complète, mais la fourchette varie énormément selon le niveau d’  ; ;équipement souhaité.
Le cadre normatif aide à situer l’  ; ;investissement  ; : la norme NF EN ISO 52120-1  ; :2022 est le texte de référence pour évaluer ce qu’  ; ;une GTB structurée apporte à la performance énergétique du bâtiment. Un chiffrage précis passe toujours par un devis domotique KNX personnalisé après visite technique.
Pour situer l’ordre de grandeur avant cette visite, notre estimateur de devis domotique KNX chiffre le câblage et les postes associés un par un, et renvoie une fourchette indicative en quelques minutes.
Questions fréquentes
Quelle est la longueur maximale d’  ; ;une ligne KNX  ; ?
Une ligne bus respecte trois plafonds cumulatifs  ; : la longueur totale de câble déployé, la distance entre l’  ; ;alimentation et le participant le plus éloigné, et l’  ; ;écart entre deux participants extrêmes. Au-delà, il faut segmenter avec un coupleur de ligne. En pratique, la topologie en ligne suffit pour la plupart des logements, la segmentation devenant nécessaire sur les bâtiments tertiaires étendus.
Peut-on utiliser du câble téléphonique pour le bus KNX  ; ?
Non. Le câble KNX certifié possède une paire torsadée spécifique, une tenue diélectrique élevée et un blindage adapté à la cohabitation avec le 230 V. Un câble téléphonique ou un simple câble réseau ne garantit ni l’  ; ;isolation, ni l’  ; ;impédance attendue par le protocole. Un câblage KNX conforme exige exclusivement du câble certifié EIB/KNX, sous peine de perturbations sur les télégrammes.
Faut-il une résistance de terminaison sur un bus KNX  ; ?
Non, contrairement à d’  ; ;anciens bus comme BATIBUS ou à certains réseaux industriels, le bus KNX TP1 ne nécessite aucune résistance de terminaison. L’  ; ;alimentation KNX intègre une self (choke) dont le rôle est d’  ; ;empêcher que les télégrammes du bus soient court-circuités par le condensateur de filtrage de l’  ; ;alimentation. Ajouter une résistance de terminaison serait une erreur classique dans un câblage KNX et perturberait la communication entre participants.
Bus KNX et 230 V peuvent-ils passer dans la même gaine  ; ?
Oui, à condition de respecter la règle de séparation. Le cours de base KNX admet que des câbles secteur sous gaine et des câbles bus cheminent côte à côte sans distance imposée  ; ; l’  ; ;écart minimum de 4 mm s’  ; ;applique entre conducteurs isolés. En pratique, des gaines ICTA séparées ou un cloisonnement dans la GTL restent la solution la plus lisible. Un contact direct entre 230 V et bus, en cas de défaut d’  ; ;isolation, mettrait immédiatement hors service l’  ; ;alimentation et plusieurs participants.
KNX filaire ou KNX RF radio  ; : que choisir  ; ?
En neuf ou rénovation lourde, le filaire s’  ; ;impose  ; : fiabilité, longévité, immunité aux perturbations radio. Le KNX RF trouve sa place en rénovation légère quand tirer un câble bus est impossible (murs pierre, monuments historiques). Les deux mondes se rejoignent via un coupleur média. Pour du tertiaire ou une villa neuve, la paire torsadée reste la référence.
Combien d’  ; ;appareils au maximum sur une ligne KNX  ; ?
Chaque ligne accepte un nombre limité de participants avant saturation électrique et logique. Au-delà, on crée une nouvelle ligne reliée par un coupleur de ligne à la ligne principale, qui elle-même peut fédérer plusieurs branches via un coupleur de zone. Cette structure hiérarchique permet de gérer plusieurs milliers de participants dans un grand bâtiment sans dégrader les temps de réponse.
Un câblage KNX réussi tient à trois disciplines  ; : respect strict de la topologie en ligne, séparation propre du bus et du 230 V, et documentation rigoureuse via ETS6. Smart Electro accompagne chantiers et formations pour transformer ces règles en installations pérennes, du logement individuel au tertiaire complexe. Pour un projet précis ou un devis, l’  ; ;équipe reste joignable via la page domotique de Smart Electro.
